分布式光纤监测技术
|
|
油气水管线泄漏光纤检测（分布式光纤声波监测技术）

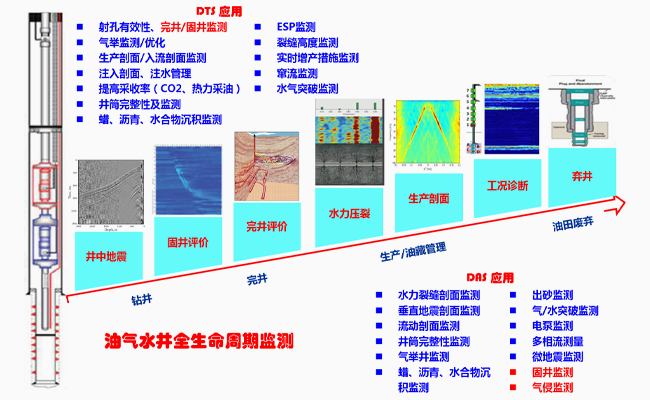

分布式光纤温度/声波监测（DTS/DAS）技术利用光纤本身作为传感器进行信号采集，凭借高密度、全井段、高效、低成本、耐高温高压等优势，成为贯穿油井全生命周期中一项重要的新兴井下监测技术。

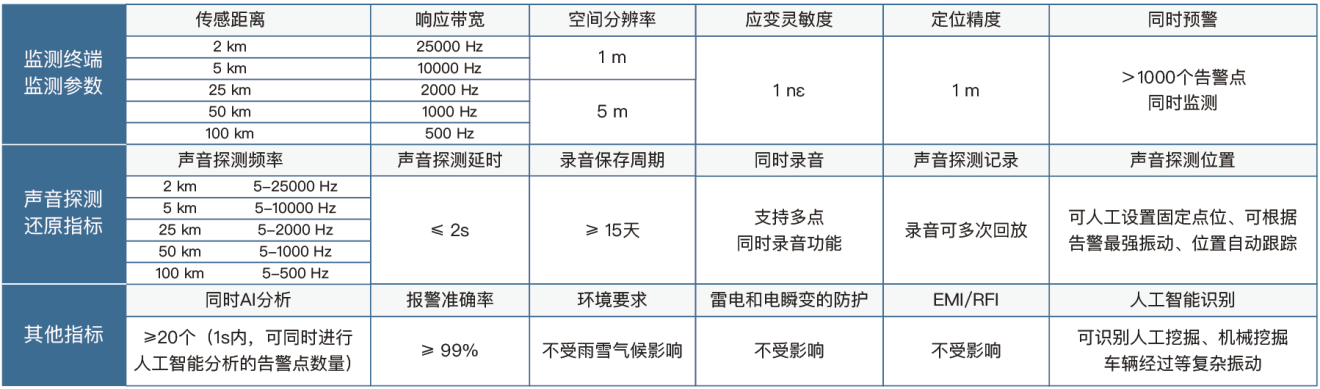

· 空间分辨率、响应带宽、应变灵密度、传感距离四项指标全面提升
· 在领域内(国内外)第一次有效地解决了由光的干涉效应和偏振效应导致的传感“死区”问题
· 声音还原，灵敏度高-是中-OTDR DAS100倍以上，处理速度快，60T/S
· 地质灾害监测预警
(3) 井筒完整性

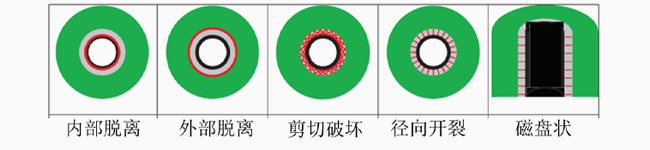

套管-水泥环完整性监测

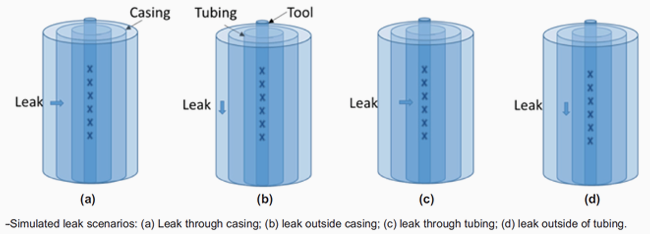

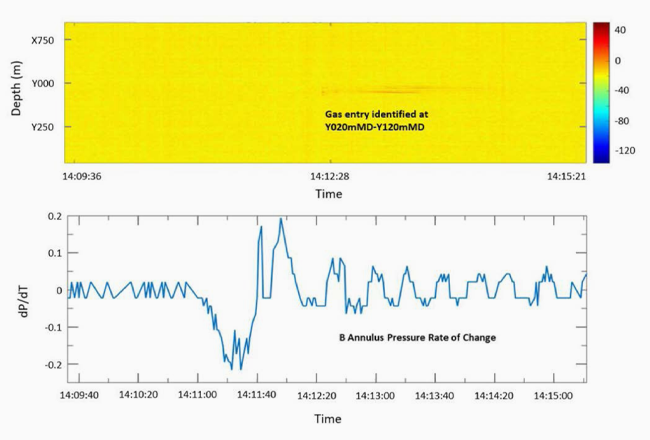

套管泄漏监测（50-100Hz频带）

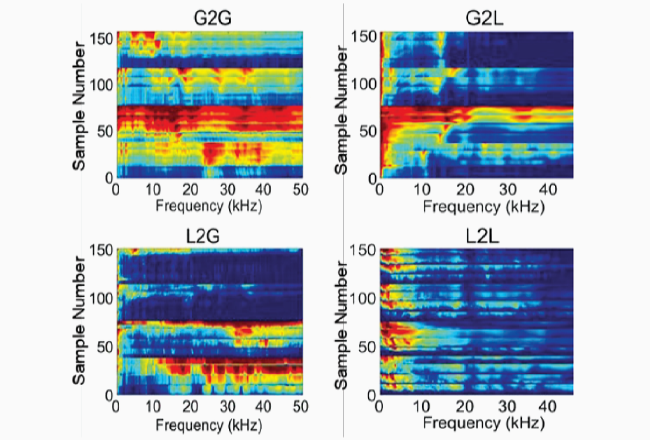

通过室内实验获得四种泄漏模式的声指纹，结合机器学习算法，判断准确率达89.4%

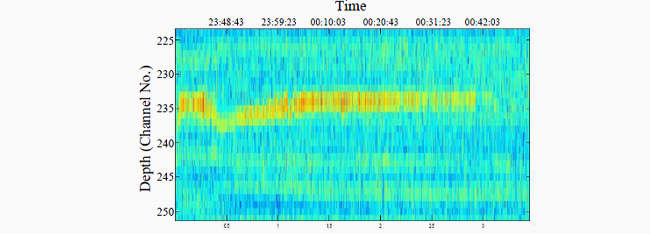

(4) SAGD前缘监测

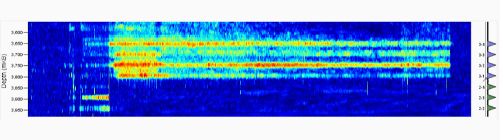

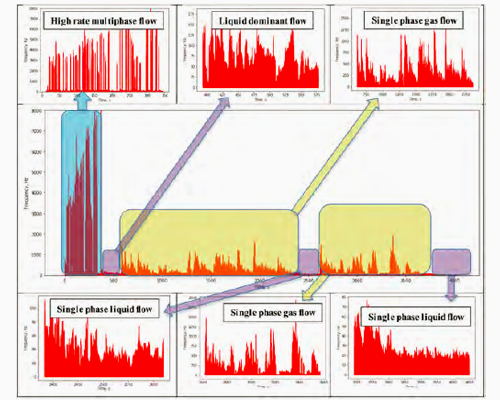

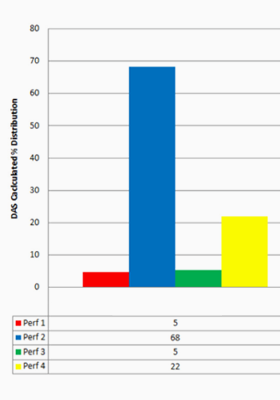

常采用信号频谱分析方法对DAS声波数据进行分析，判断井筒中流体流型，更具声能强弱估算产层贡献率。
单相气频率~500Hz，液相占主导和单相液频率50-100Hz，高速多相流频率~5000Hz
(5) CO2埋存监测

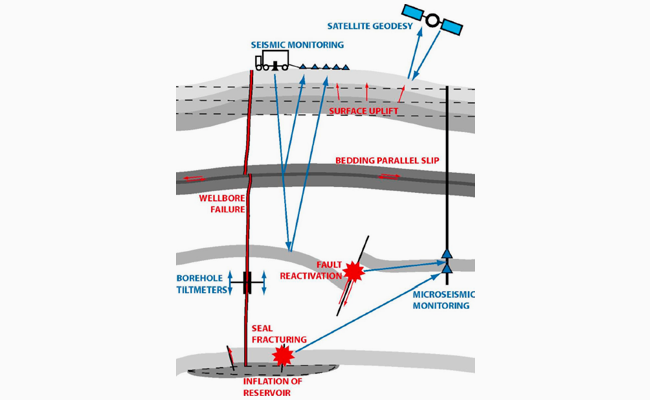

地质变形对CO2埋存的影响（红色），潜在的监测手段（蓝色）

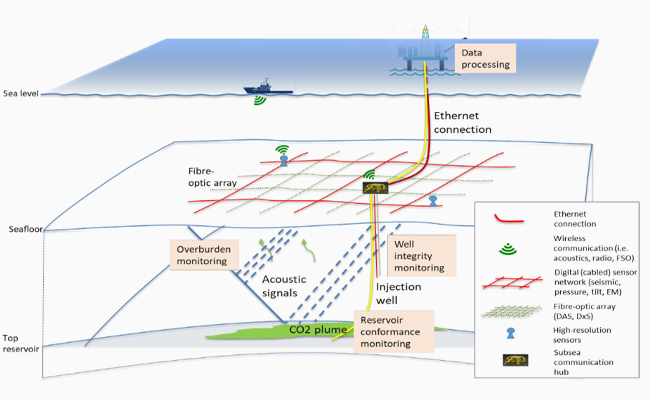

DigiMon项目（挪威）
潜在问题
· 地表抬升
· 井筒失效
· 断层激活
· 圈闭破裂
· 盖层平行滑移
监测手段
· 微地震
· 井筒倾斜仪
· 地震监测
· 卫星遥感
· 地面光纤阵列（DAS，DxS）
· 高精度传感器
· 数字化传感器网络（地震、压力、倾斜、电磁）
井筒完整性监测、储层一致性监测、盖层监测
澳大利亚CO2CRC Otway CO2 光纤监测项目(采用Silixa’s iDAS and Carina系统)

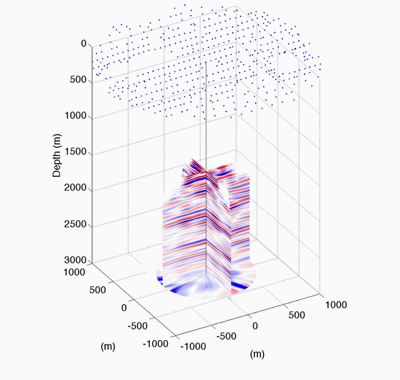

VSP（垂直地震剖面）

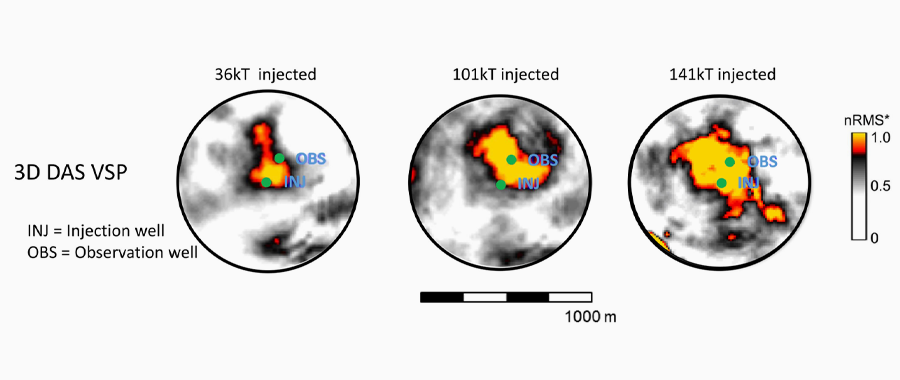

二氧化碳埋存储层成像、追踪二氧化碳羽流的范围、验证盖层的完整性
HiFi-DAS系统
日本NeuBrex的DAS（与HiFi-DAS同样技术）与Silixa比较，HiFi-DAS性能明显更好（噪声）

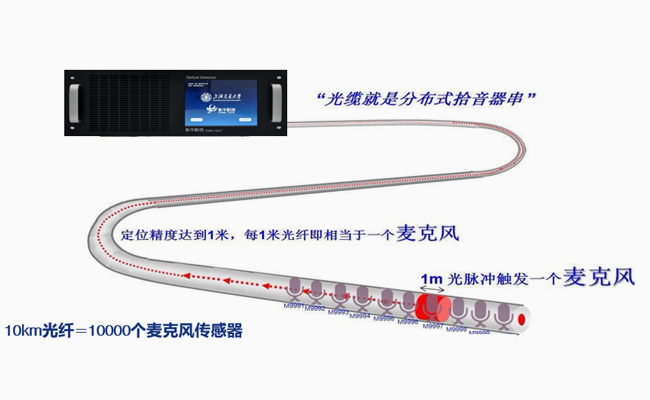

分布式声波传感 (DAS) 系统，利用光纤作为传感媒介，在光反射仪技术的基础上，通过检测瑞利散射光信号的相位的变化，得到光纤中任意位置处振动波形的幅度和相位信息。
海南某基地光纤声波传感（DAS）实验
2022年1月受某单位邀请前往海南某基地做光纤声波传感（DAS）相关实验，同时受邀的还有三家DAS设备厂商（包含一套英国Silixa公司的iDAS设备、中科大）。
实验分为两部分测试并评估各单位提供的DAS系统灵敏度：（1）在不同距离接收单频和扫频信号；（2）远距离接收当量炸药引爆信号。
四家单位将设备安置在海岸边的机房，海底光缆由机房入海中至35公里处，海缆埋于海床中，埋深1米，海缆末端距离海平面超过50米。
测试船沿光纤正上方定点到5km、10km、15km、20km、30km、35km处分别实验。每到一处，关闭实验船动力，使船舶处于漂流状态，从船上下放换能器（换能器振动能量为百微克当量，频率为单频和扫频，频率范围5Hz-800Hz），换能器放置在水平面下8米。
结果：上海凯工是唯一一家接收到所有单频和扫频信号的实验单位。

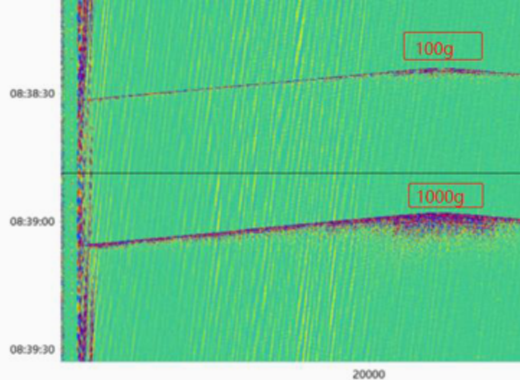

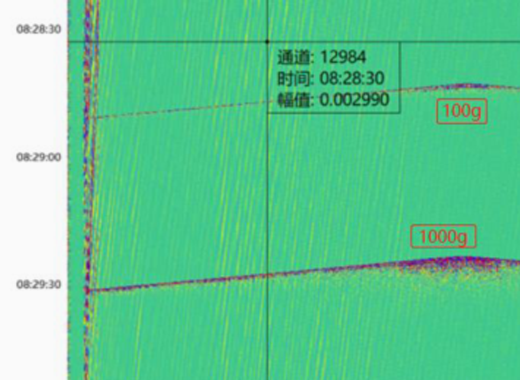

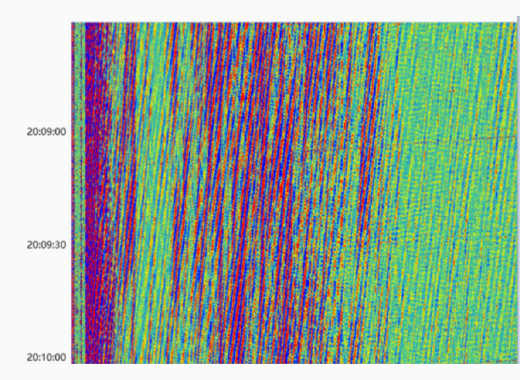

距光缆15km处炸弹当量100g、1000g

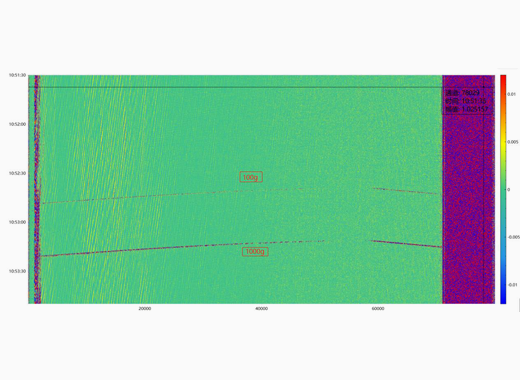

距光缆30km处炸弹当量100g、1000g
沿光纤垂直方向，分别投定深炸弹。定深50m、100m、200m三个深度起爆，炸弹当量100g、1000g两种。凯工科技设备在107km处，还能检测到整条光缆的信号。其余三家DAS设备在30km处，已接收不到两种当量炸弹的信号。
结果：上海凯工是唯一一家在30公里处还能够接收到100g和1000g两种当量炸药引爆的信号，并且能够接收到在107公里处引爆1000g当量炸药的信号。
距光缆15km处炸弹当量100g、1000g
距光缆30km处炸弹当量100g、1000g
油气管道监测
管道输送具有平稳连续、安全性好、运输量大、物料损失小以及占地小、运费低等特点，已经成为石油运输的首先方式。然而，随着服役时间增长，管道逐渐老化，或受到管道内外介质的腐蚀、管道施工质量缺陷、周围的环境破坏、第三方破坏等因素，引起管道泄漏。对油气管线及周围人员、设施、周边自然环境造成严重威胁。而且桩西采油厂管道大部分属于高后果区，且距离山东黄河三角洲自然保护区较近。目前桩西采油厂泄漏预测主要依靠值班人员定期巡检及站场进出站的压力监测来做判断，监测不全面且无法迅速对泄漏点进行定位。
管道泄漏监测及定位技术能够预防第三方入侵的破坏、发生泄漏事件能够第一时间发出报警并准确定位，进而可以及时采取有效管道保护、应急处置措施，可以最大限度地减少经济损失、环境污染及更大危险的发生。提高油气管道的安全性。

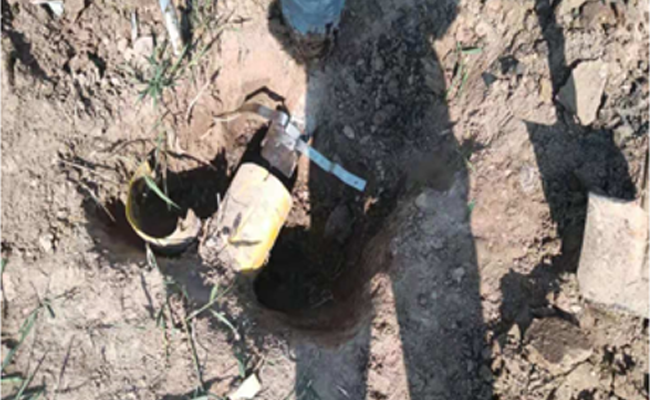

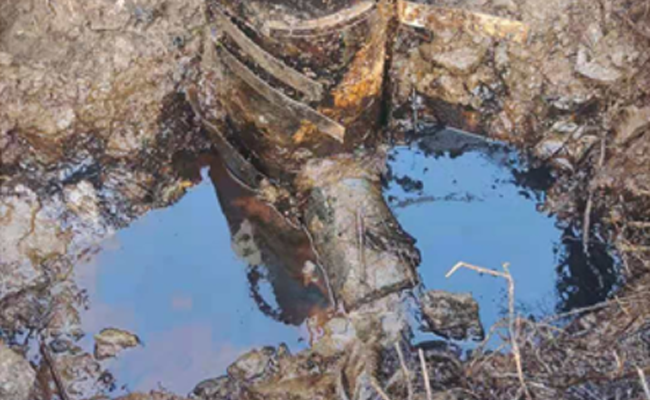

224计量站外输炉进口管线泄漏现场照片
2020年7月18日9:50，注采104站发现224计量站外输炉进口管线破损，维修中心即刻进行换管补漏，15:00补漏完成。此次泄漏污染地面40m2，影响油井5口：桩59-31、桩59-X33、桩59-X34、桩59-X38、桩59-X39，合计影响液量2.1t、油量0.62t。
光纤铺设及设备安装

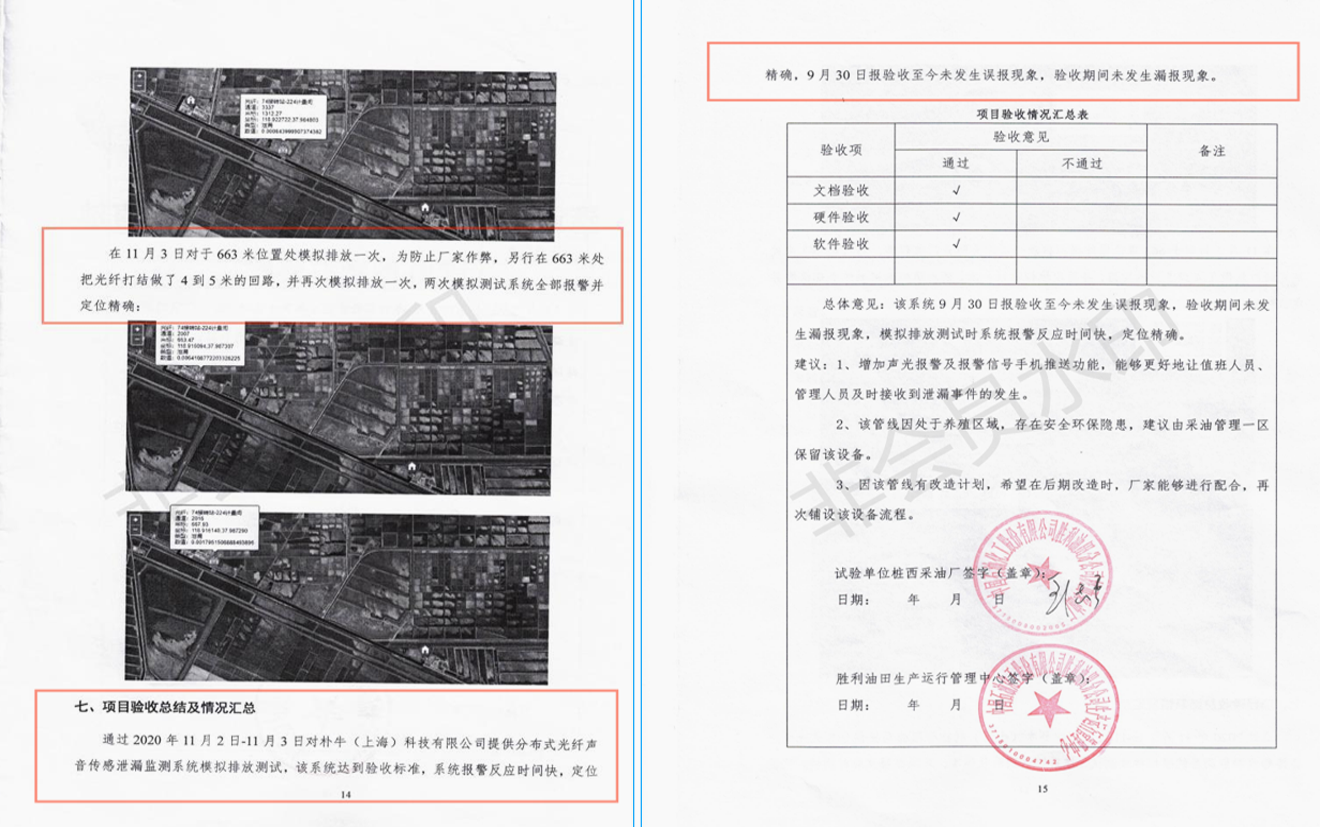

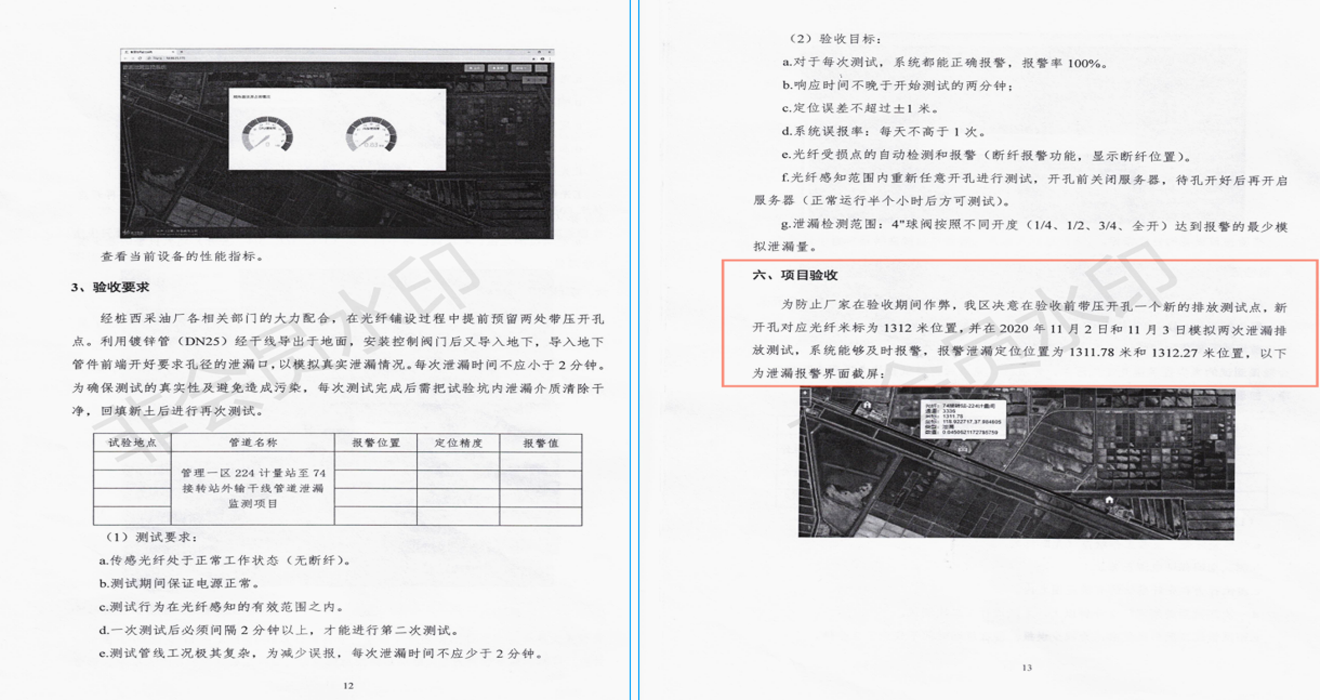

胜利油田桩西采油厂混输管线测试:

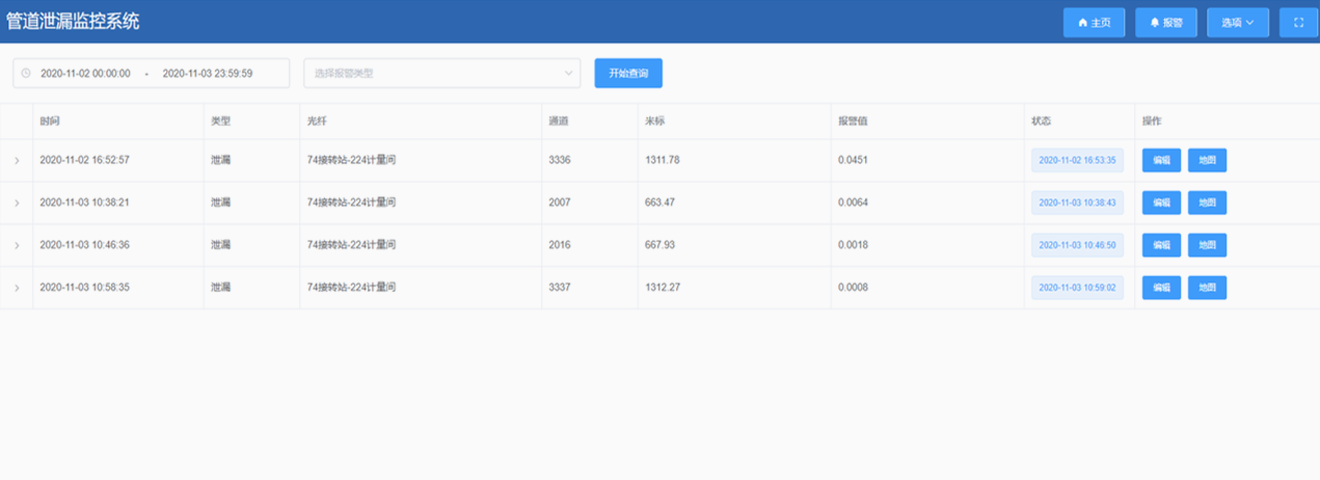

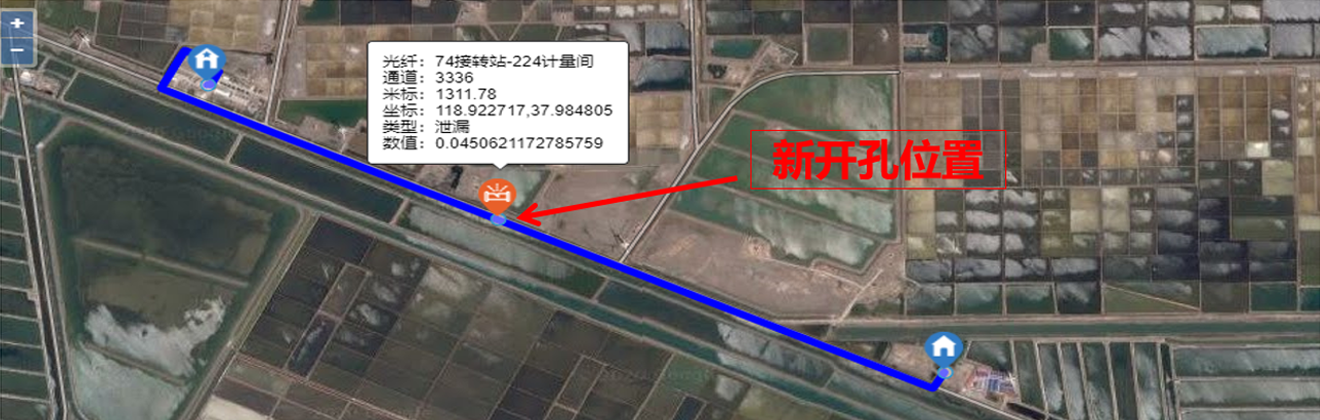

报警位置
