油田污水处理技术与设备
油田污水处理除油段+过滤段技术升级，提供工艺包。
高含油、高悬浮物、含硫含铁污水：IF净化器+体外搓洗过滤工艺包
高含油、重稠油：CFU旋流气浮+AFM过滤工艺包
常规污水：重力沉降/轴向旋流除油+AFM过滤工艺包
油田污水处理除油段技术升级

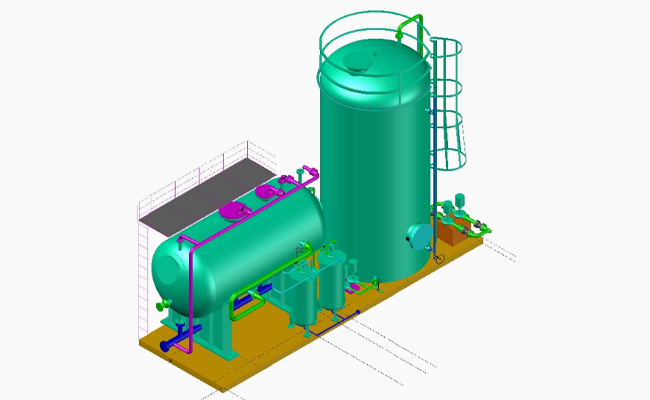

除油段-立式多功能净化器（IF）
技术原理
a) 能同时实现油、泥砂、水三相分离，设置自动排污、收油系统，完备可靠；
b) 压力密闭条件运行，减少VOCS排放，环保节能；
c) 立式橇装化设备，停留时间短(仅30min)，占地面积小。
d) 现场适应性好。能够在不同水力负荷、含油 物性变化等情况下，可靠运行。
e) 自动化控制、运行稳定、安全可靠。
技术原理

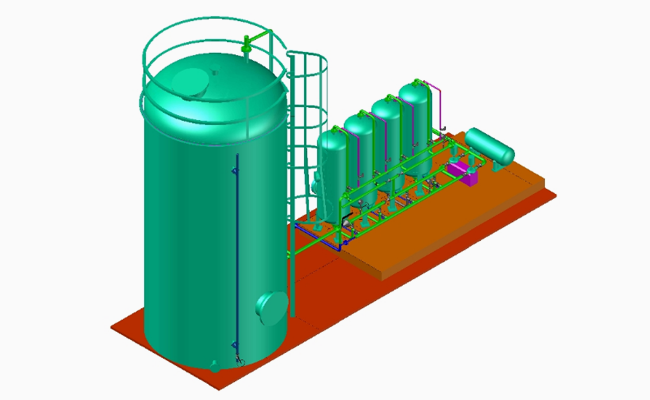

除油段-紧凑型气浮（CFU）
a) 除油效率(单级>90%)，去除粒径小(最小去除粒径≤2um)
b) 橇装化设备，停留时间短(仅1~5min)，占地面积少(仅为传统溶气气浮10% ~20%)，体积小、重量轻。
c) 稳定性强。无滤网、聚结板等内件，不存在对结构的依赖，不容易堵塞等，能够保证处理效果的稳定。
d) 适应性(robustness)强。能够在不同水力载荷、油粘性以及含油比重变化等情况下，有很强的适应。
e) 少运动部件，可靠性强，安装快捷，操作、运用和维护费用低。
f ) 自动化控制、运行稳定、安全可靠。

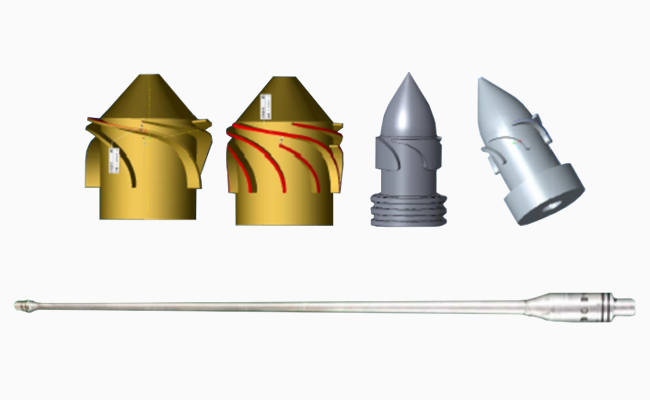

除油段-轴向旋流除油器（HC）
轴向旋流除油器
油田污水处理过滤段技术升级
活性滤料存在三种过滤机理作用
1.机械过滤（物理拦截）。利用滤料孔隙滤除40um以上微粒
2.电-机械过滤（电吸附和物理孔吸附）。利用电吸附和孔吸附40um至4um微粒
3.选择性分子筛和催化（分子间化学吸附）。分子筛吸附低于4um级别和溶解化学物质，去除重金属。
一般滤料只存在：物理拦截和物理孔吸附

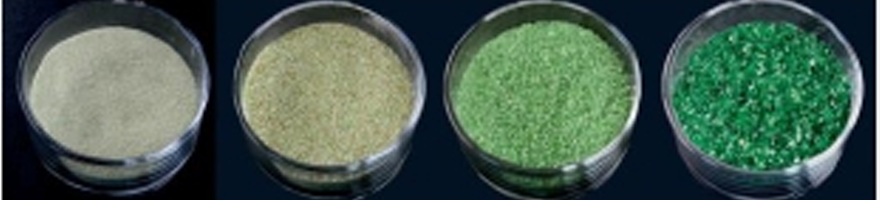

滤料根据水质，进行级配调整
0级
0.25---0.5
0级
0.25---0.5
0级
0.25---0.5
0级
0.25---0.5
技术特点

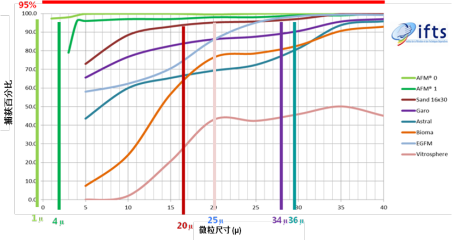

过滤精度高
易反洗，时间短
使用寿命长
进水指标为双100
采用活性滤料一级过滤水质可到达到油田注水质 II级指标。
而现有其他滤料过滤必须两级过滤才能达到II级水质指标，
即：出水含油≤6mg/L，出水悬浮物≤2mg/L，粒径≤1.5μm。
|
|

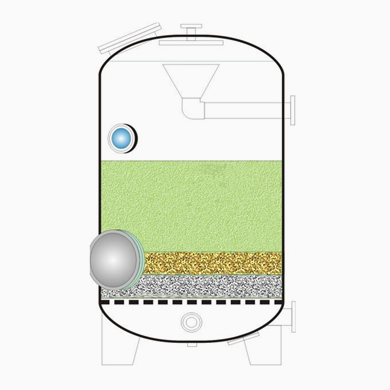

AFM 活性滤料过滤器
采用AFM活性滤料，优化过滤材料

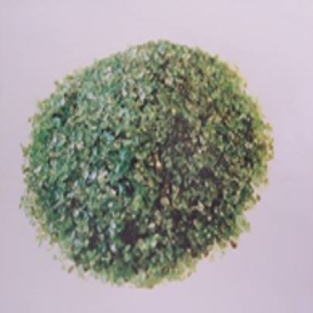

活性滤料介绍

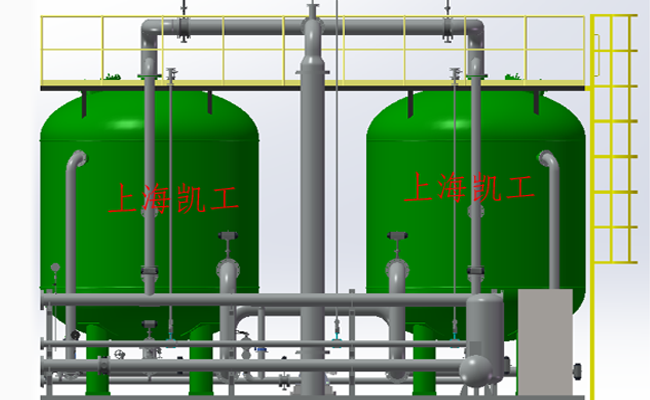

采用滤料体外搓洗工艺，强化滤料反洗
技术经济性能
1) 体外搓洗过滤器反洗强度大，内壁防腐要求高，管汇全不锈钢材质，使设备单台成本较一般过滤器要高出20%以上。设备一次性投资相对较高。
2) 体外搓洗过滤器设备故障率低，日常运行费用低。滤料清洗效果好，滤料更换周期延长一倍，节省滤料更换次数，减少污染滤料危废量和处置费用，环境经济效益明显。
3) 在相同的水质处理精度的情况下，设备滤速大，单位处理水量和吨制水成本低。另外，反洗排污量仅为其他过滤器的1/3，设备产水率高于其他过滤设备30%左右因此，其使用成本比多介质过滤器等经济，节约30%左右。
